CTEC-1700A - 多功能集合式電錶(需量、諧波)

CTEC-1700A 是一只能在電力網路內量測、計算並顯示所有主要電力參數的多功能電表，所提供的數據，是經由三相電壓及三相電流輸入所得到的真有效值(TRMS)。

CTEC- 1700A依據EMC(電磁相容)及國際安規之要求所設計，並在ISO 9001品質管理下所生產的電表；他的特點是高精度、小尺寸、易安裝及低價位。利用其內裝的RS485/232介面及Modbus通信協定，能輕易和其他 通信網路結合；此外，他還提供兩組繼電器告警接點輸出(DO)，及兩組告警接點輸入(DI)。

特性

‧Harmonic distortion measurement THD-V & RTHD-A(31st)

‧Up to 21st harmonic analysis of V and A

‧LCD back-light display

‧2-alarm input (DI)

‧2-alarm output (DO) V, A, W or Demand

‧Demand measurement and alarm output

‧Measurement of zero-phase current

‧Precision True-RMS measurement

‧RS485/232 communication interface

‧PT and CT scaling

‧10-year memory for all setup and energy data

‧Auto calibration from computer

‧Max, Min and Hold function

‧Output DC 4 ~ 20mA and Pulse (option)

‧96×96×158mm DIN case

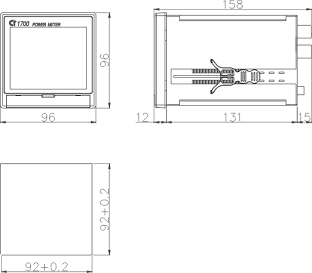

開孔尺寸 (unit: mm)

以下附圖
