程控式交/直流绝缘耐压测试仪









7100 Series 背面图
便携式
MRO-7100


产品特性
重量轻巧、携带方便 交流耐压测试0-5KV 直流耐压耐测试0-6KV
可侦测电弧 数字式键盘输入设定 输入电压自动按设定梯度缓升
软件方式校正 绝缘电阻测试1-1000MΩ 5组测试条件自动记忆
可连接YG7305接地电阻测试仪作自动测试
可进行如下测试:W,I,W-I,I-W,AC&DC

应用范围
电子、电机、变压器、各种家电、灯饰产品测试之比备设备
品管、工程、EMI/EMC实验室,申请任何国家安全标准比备之设备

機 型 功 能 說 明
YH-7110 交流耐壓測試儀(AC Withstand Voltage Tester)
YH-7112 交流耐壓/絕緣測試儀(AC Withstand Voltage/Insulation Tester)
YH-7120 交直流耐壓測試儀(AC/DC Withstand Voltage Tester)
YH-7122/7130 交直流耐壓/絕緣測試儀(AC/DC Withstand Voltage/Insulation Tester)

功能/型号 7122/7130 7120 7112 7110
输入特性 单相47-63Hz,115/230V ±15%(可选择),3A保险丝
交流耐压测试 额定输出:5KV/12mA
输出频率 60/50Hz(可选择)
输出波形 正弦波失真度<2%,波峰因数1.3-1.5
上限设定 范围:0.1-12.00Ma,分辨力:0.01mA,准确度: ±(2%设定值+2个字)*1
下限设定 范围:0-12.00mA,分辨力:0.01mA,准确度: ±(2%设定值+2个字)*1
直流耐压测试 额定输出:6KV/5mA
输出纹波 <5%(在6KV/5mA,线性负载下测试)
上限设定 范围:0-02-5.00,分辨力:0.01mA
精确度: ±(2%设定值+2个字)*2
下限设定 范围:0.00-5.00mA,分辨力:0.01mA
准确度: ±(2%设定值+2个字)*2
自动放电 200ms
电压设定 分辨率:10V,准确度: ±(2%设定值+5V)
缓升时间 范围:0.1-999.9s,分辨率:0.1s
测试时间 范围:0,0.2-999.9s,分辨率:0.1s
电弧侦测 可设定灵敏度:0-9
电压表 范围:AC0.10-12.00mA,DC0.02-5.00mA
准确度: ±(2%读值+1个字)
电流表 范围:AC0.10-12.00mA,DC0.02-5.00mA(仅YH7130电流范围:0-10.00mA)
准确度: ±(2%读值+1个字)分辨率:0.01mA

*1:电流范围:AC0-11Ma *2:电流范围:DC0-4.5mA
绝缘电阻测试 7122/7130/7112适用
输出电压设定 范围:DC0.00~1.00KV,分辨率:0.01KV
准确度: ±(2%设定值+2V)
电压表 范围:DC0.10~1.00KV,分辨率:0.01KV
准确度: ±(2%读值+1个字)
高阻表 范围:1~1000MΩ(4位数,自动换档)
准确度:±(3%读值+2个字),电压≥500V
±(7%读值+2个字),电压<500V
上限设定 范围/准确度:与高阻表相同,间距:1MΩ
下限设定 范围/准确度:与高阻表相同,间距:1MΩ
测试时间 范围:0,0.5~999.9s,分辨率:0.1S(0=连续测试)
一般规格 7122 7130 7120 7112 7110
可程式逻辑遥控 输入:测试(Test),重置(Reset)
输出:测试通过(Pass),测试失败(Fail),测试中(Test-in-Process)
测试结果表达方式 蜂鸣器,液晶显示器及读值,遥控状态输出等
记忆组 5组测试条件记忆,每组有4种测试模式选择(W.1,W-L连动,I-W连动)
键盘安全锁定 键盘安全锁定,防止作业人员误操作或程式误修改
液晶显示器 16X2点阵,反白字背光
校正 采用软件方式进行校正,由前面板键入
使用环境 温度0-40℃ 相对温度<80%RH
尺寸 89mm高X280mm宽X370mm深
重量 大约9Kg

*1:电流范围:AC-11mA *2:电流范围:DC0-4.5m/A
※本公司保有规格变更之权利,规格如有变更恕不另行通知。详细规格请以实物为准。




Product Attachment

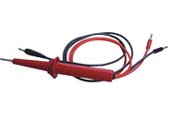

File Name : 高压棒-1.jpg
