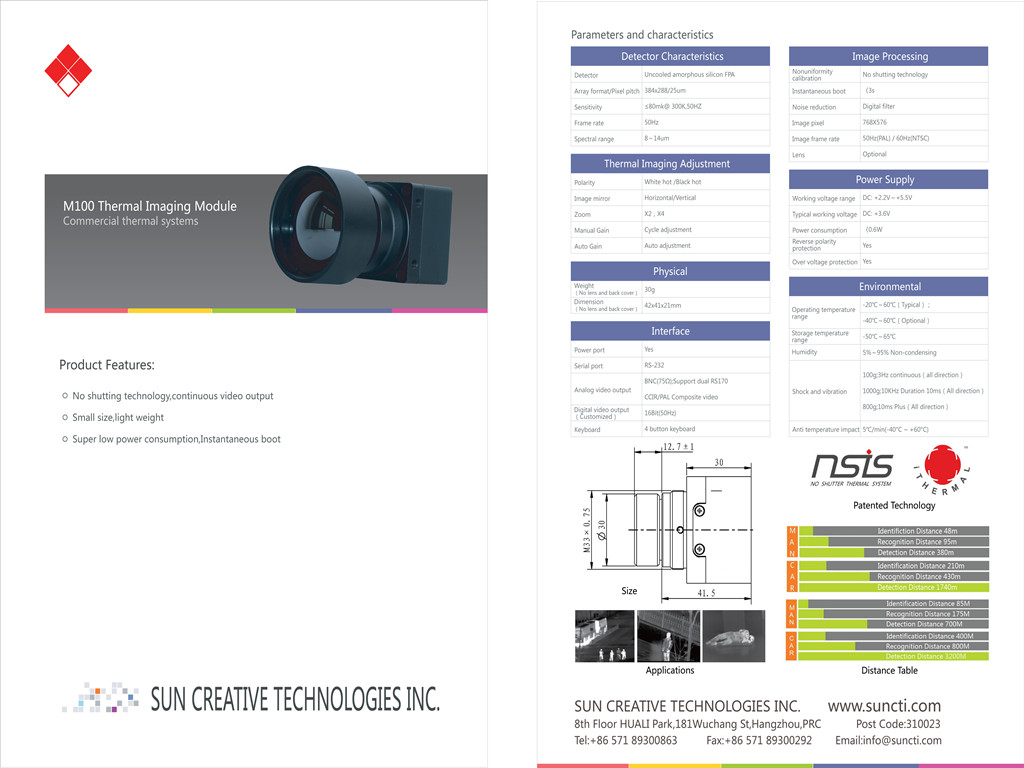

M 100 is a No shutting, high sensitivity, high reliability uncooled thermal imaging core. It has multiple configure and optional lens available, able to meet various applications. M100 integrates with low power consumption, instantaneous boot technology, compact design makes it well-suited for OEM assembly and integration.

Detector Characteristics

Detector Uncooled amorphous silicon FPA

Array format/Pixel pitch 384x288/25um

Sensitivity ≤80mk@ 300K,50HZ

Frame rate 50Hz

Spectral range 8～14um

                   Image Processing

Nonuniformity calibration No shutting technology

Instantaneous boot 〈3s

Noise reduction Digital filter

Image pixel 768X576

Image frame rate 50Hz(PAL) / 60Hz(NTSC)

Lens Optional

              Thermal Imaging Adjustment

Polarity White hot /Black hot

Image mirror  Horizontal/Vertical

Zoom X2，X4

Manual Gain Cycle adjustment

Auto Gain Auto adjustment

                       Power Supply

Working voltage range DC: +2.2V～+5.5V

Typical working voltage DC: +3.6V

Power consumption 〈0.6W

Reverse polarity protection Yes

Over voltage protection Yes

                  Environmental

Operating temperature range -20℃～60℃（Typical）；-40℃～60℃（Optional）

Storage temperature range -50℃～65℃

Humidity 5%～95% Non-condensing

Shock and vibration 100g;3Hz continuous（all direction）

1000g;10KHz Duration 10ms（All direction）

800g;10ms Plus（All direction）

Anti temperature impact 5℃/min(-40°C ~ +60°C)

                        Physical

Weight（No lens and back cover） 30g

Dimension（No lens and back cover） 42x41x21mm

                          Interface

Power port Yes

Serial port RS-232

Analog video output BNC(75Ω);Support dual RS170 CCIR/PAL Composite video

Digital video output（Customized） 16Bit(50Hz)

Keyboard 4 button keyboard
